如何計算壓力表的示值誤差、回程誤差、輕敲位移、零位誤差？
按《JJG 52-2013 彈簧管式一般壓力表、壓力真空表和真空表檢定規程》的規定，昌暉儀表結合實例介紹彈簧管壓力表的示值誤差、回程誤差、輕敲位移、零位誤差的計算方法，讓大家了解彈簧管壓力誤差計算。

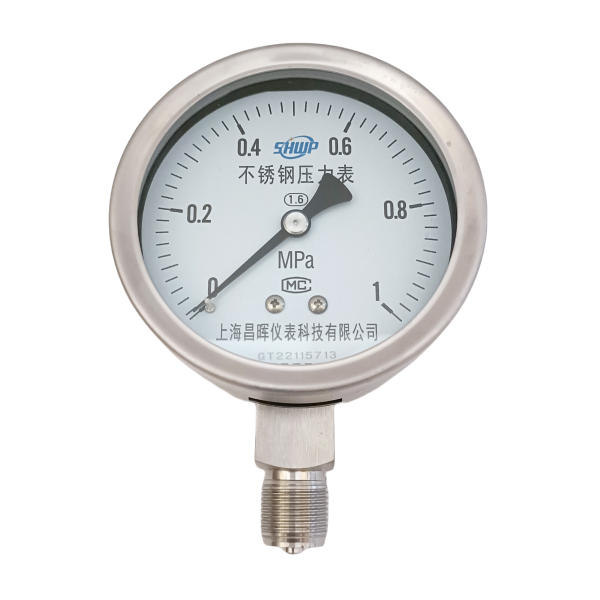

彈簧管壓力表允許誤差如表1所示?，F(xiàn)以一只測量范圍為0-1.6MPa，精度1.6級的壓力表為例，詳細介紹壓力表的示值誤差、回程誤差、輕敲位移、零位誤差的計算方法
表1 彈簧管壓力表的允許誤差表
準確度等級 | 允許誤差%(按量程的百分?jǐn)?shù)計算) | |||
零位 | 測量上限的90%-100% | 其余部分 | ||
帶止銷 | 不帶止銷 | |||
1.0 | 1.0 | ±1.0 | ±1.6 | ±1.0 |
1.6（1.5） | 1.6 | ±1.6 | ±2.5 | ±1.6 |
2.5 | 2.5 | ±2.5 | ±4.0 | ±2.5 |
4.0 | 4.0 | ±4.0 | ±4.0 | ±4.0 |
注1、使用中的1.5級壓力表***大允許誤差按1.6級計算，準確度等級可不更改。
注2、壓力表***大允許誤差應按其量程百分比計算。
1、示值誤差計算
在彈簧管壓力表測量范圍內，示值誤差應不大于表1所規定的允許誤差，則測量上限(90%-100%)的誤差為：△=（1.6-0）×（±2.5%）=±0.04MPa；其余部分的誤差為：△=（1.6-0）×（±1.6%）=±0.0256MPa
2、回程誤差計算
在彈簧管壓力表測量范圍內，回程誤差應不大于表1所規定的允許誤差******值?；爻陶`差為：|△|=|±0.0256|=0.0256MPa
3、輕敲位移
輕敲壓力表表殼后，指針示值變動量應不大于表1所規定的允許誤差******值的二分之一。則輕敲位移的允差為：50%×|△|=50%×|±0.0256|=0.0128MPa
4、零位誤差計算
零位允許誤差有帶止銷和不帶止銷之分，其應不大于表1所規定的允許誤差。
本例的壓力表是不帶止銷的，其零位誤差為：1.6×|△|=1.6×|±0.0256|=±0.041MPa
