產品簡介
SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
技術參數
規格參數 | 說 明 |
通道數 | 一進二出 |
電源 | 20～35VDC |
功耗 | ≤2.3W（24V電源，20mA輸入/輸出） |
危險區信號 | 熱電偶 信號類型量程范圍B500～1820℃S-50～1769℃K-50～1372℃E-50～1000℃T-200～320℃J-50～1200℃WRe(3-25)0～2300℃
（用戶定貨時需指定信號類型和量程） |
安全區信號 | 電流輸出：4～20mADC負載電阻：≤800Ω電壓輸出：1～5VDC負載電阻：≥10KΩ |
電源保護 | 電源反向保護 |
輸出精度 | 0.3%F.S |
溫度漂移 | 0.01%F.S/℃ |
儀表結構 | 尼龍塑殼結構 |
重量 | 約150g |
適用現場設備 | 二線制、三線制變送器、電流源信號 |
產品選型

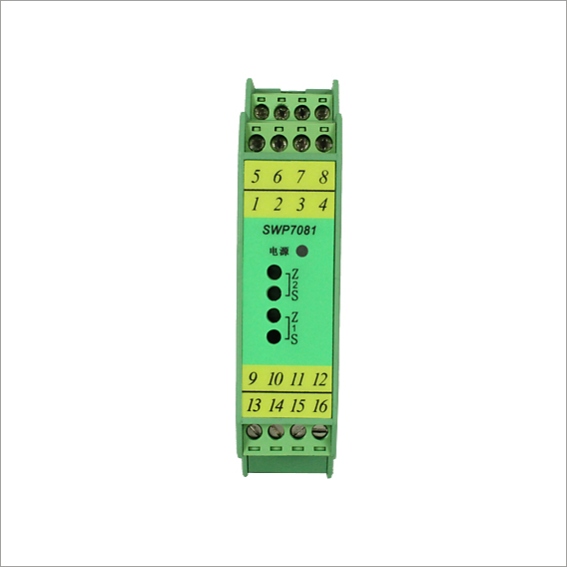

★熱電偶隔離變送器
型號規格 | 附加碼 | 說 明 | ||
SWP7081 | /□ | /□ | /□ | 一進二出 |
SWP7081-1 | 一進一出 | |||
輸入類型 | /B | B(量程范圍：500～1820℃) | ||
/S | S(量程范圍：-50～1769℃) | |||
/K | K(量程范圍：-50～1372℃) | |||
/E | E(量程范圍：-50～1000℃) | |||
/T | T(量程范圍：-200～320℃) | |||
/J | J(量程范圍：-50～1200℃) | |||
/W | WRe(3-25) (量程范圍：0～2300℃) | |||
/W6 | WRe(5-26) (量程范圍：0～2300℃) | |||
通道1輸出類型 | /I | 通道1：4～20mA輸出 | ||
/V | 通道1：1～5 V 輸出 | |||
通道2輸出類型 | /I | 通道2：4～20mA輸出 | ||
/V | 通道2：1～5 V 輸出 | |||
★熱電阻隔離變送器
型號規格 | 附加碼 | 說 明 | ||
SWP7083 | /□ | /□ | /□ | 一進二出 |
SWP7083-1 | 一進一出 | |||
輸入類型 | /CU50 | Cu50(量程范圍：-50～150℃) | ||
/Pt100 | Pt100(量程范圍：-199～850℃) | |||
/Pt100.1 | Pt100.1(量程范圍：-199.9～320.0℃) | |||
通道1輸出類型 | /I | 通道1：4～20mA輸出 | ||
/V | 通道1：1～5 V 輸出 | |||
通道2輸出類型 | /I | 通道2：4～20mA輸出 | ||
/V | 通道2：1～5 V 輸出 | |||
